Wat kunt u met 3D-printen?

3D-printen is vooral interessant wanneer een onderdeel in kleine aantallen nodig is, een complexe vorm heeft of wanneer snel een eerste functioneel exemplaar nodig is. Omdat er geen mallen of speciaal gereedschap nodig zijn, kan rechtstreeks vanuit het CAD-model worden geproduceerd.

Wat kunt u met een 3D-scan?

Een 3D-scan legt de vorm en afmetingen van een bestaand onderdeel digitaal vast. Zo ontstaat een nauwkeurige digitale kopie die als uitgangspunt kan dienen voor verdere verwerking. Wat we met de scan doen, hangt af van het doel.

Reverse engineering

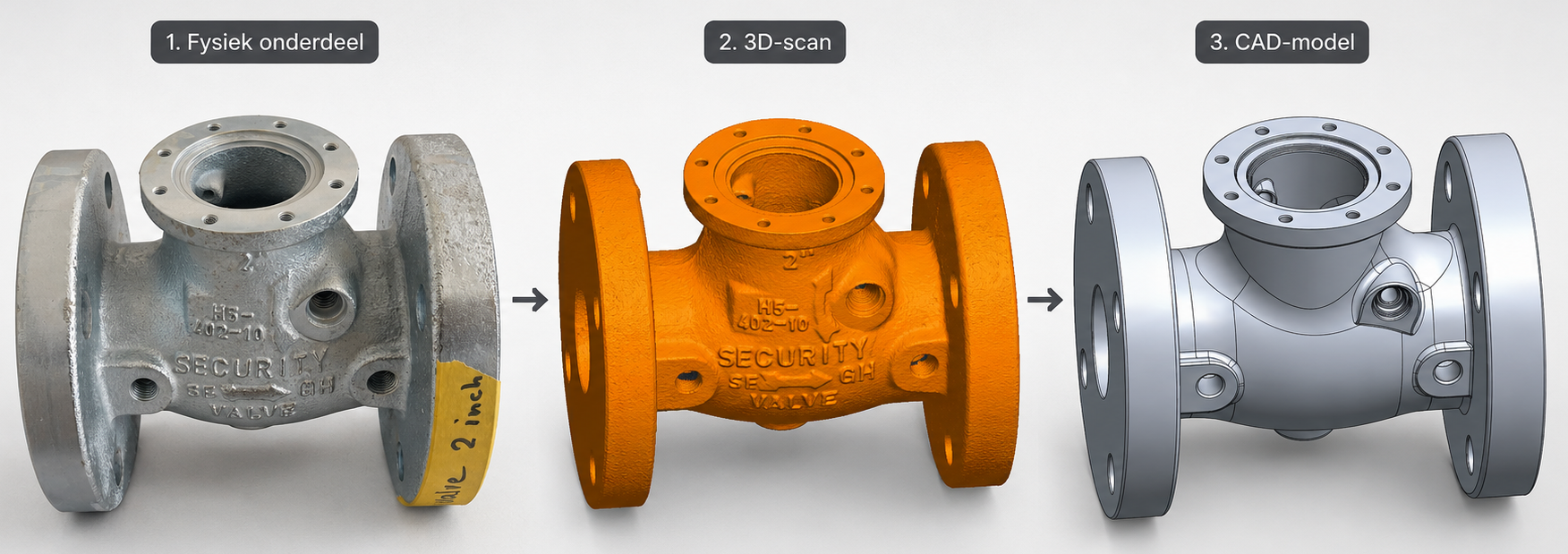

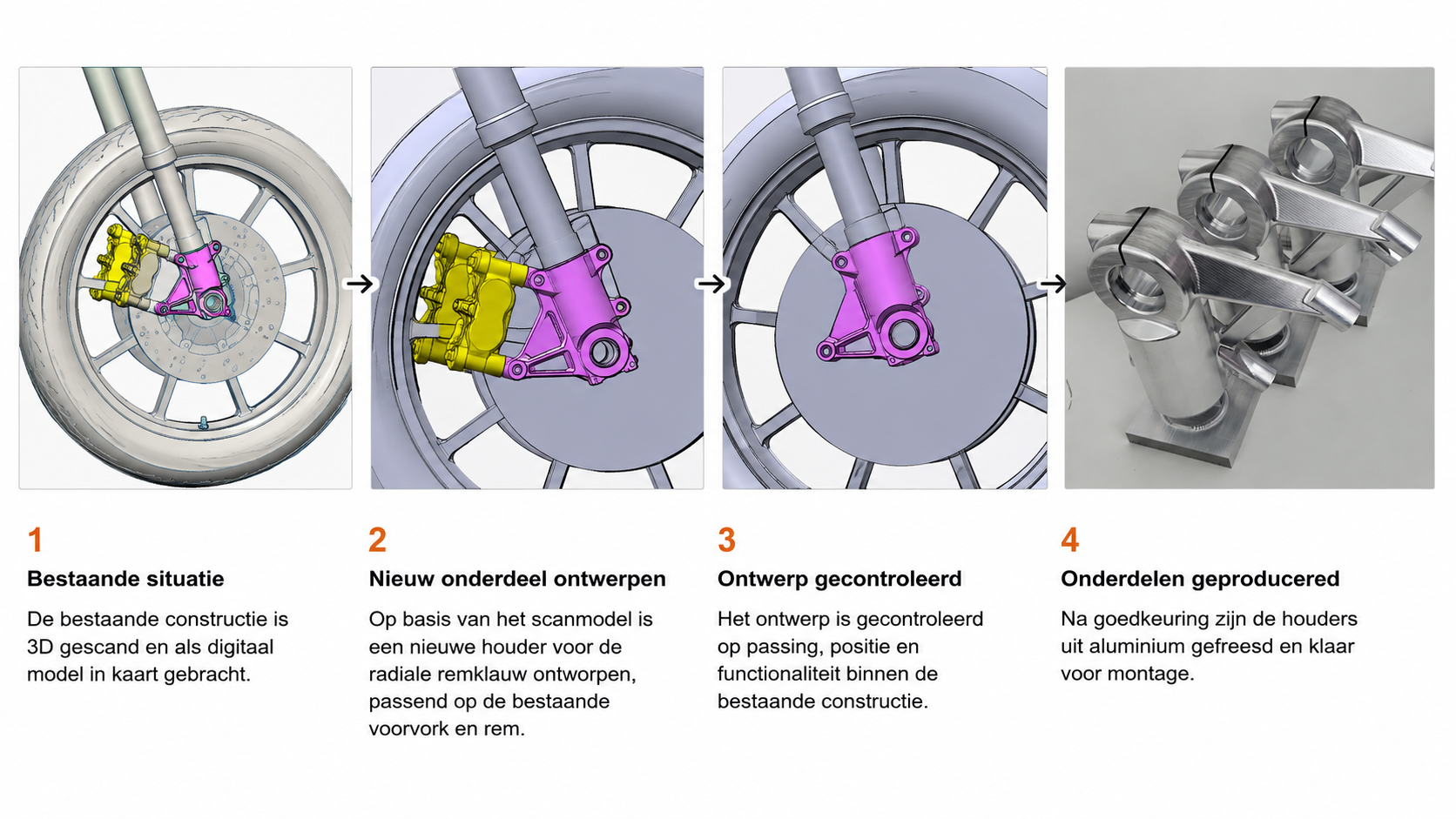

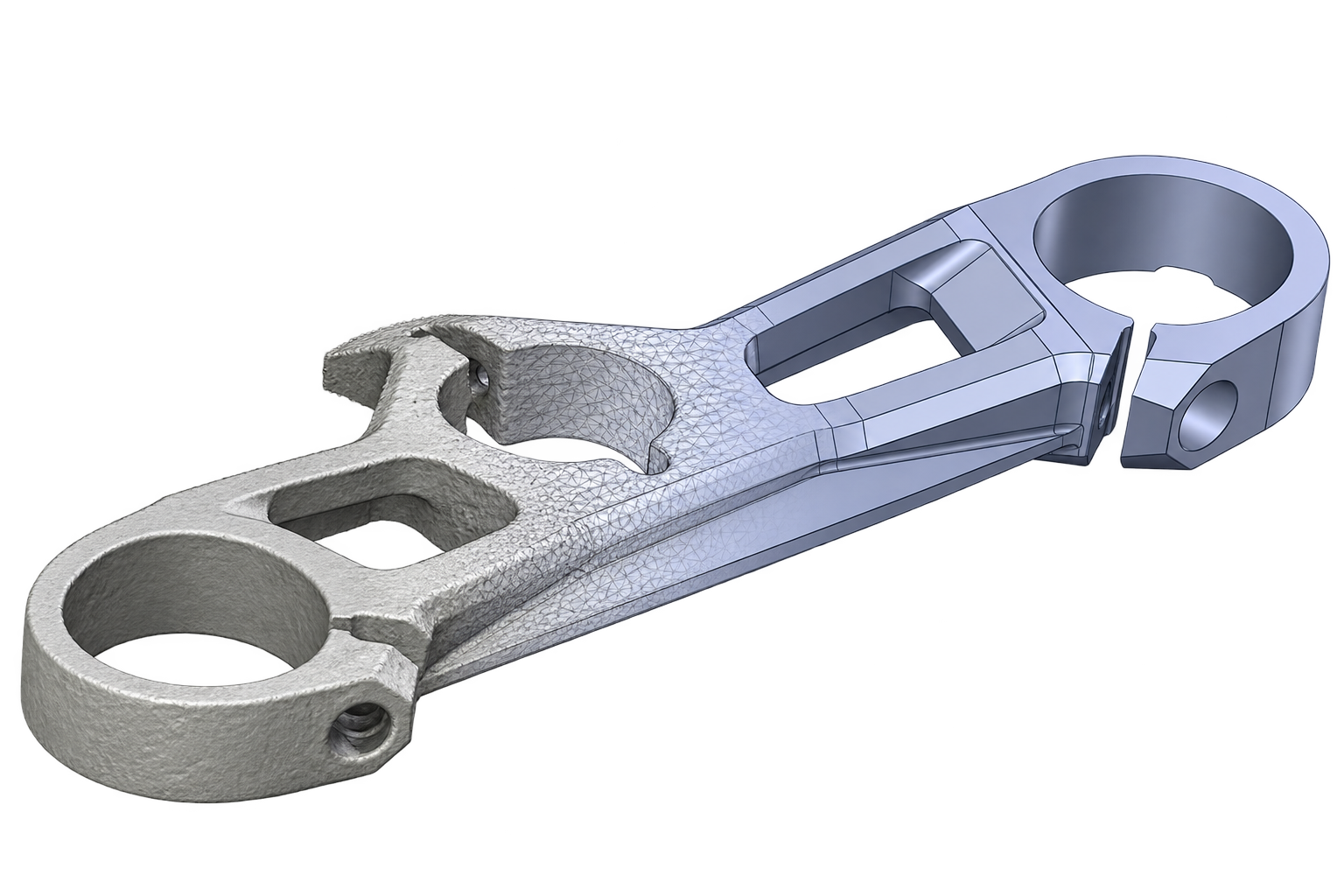

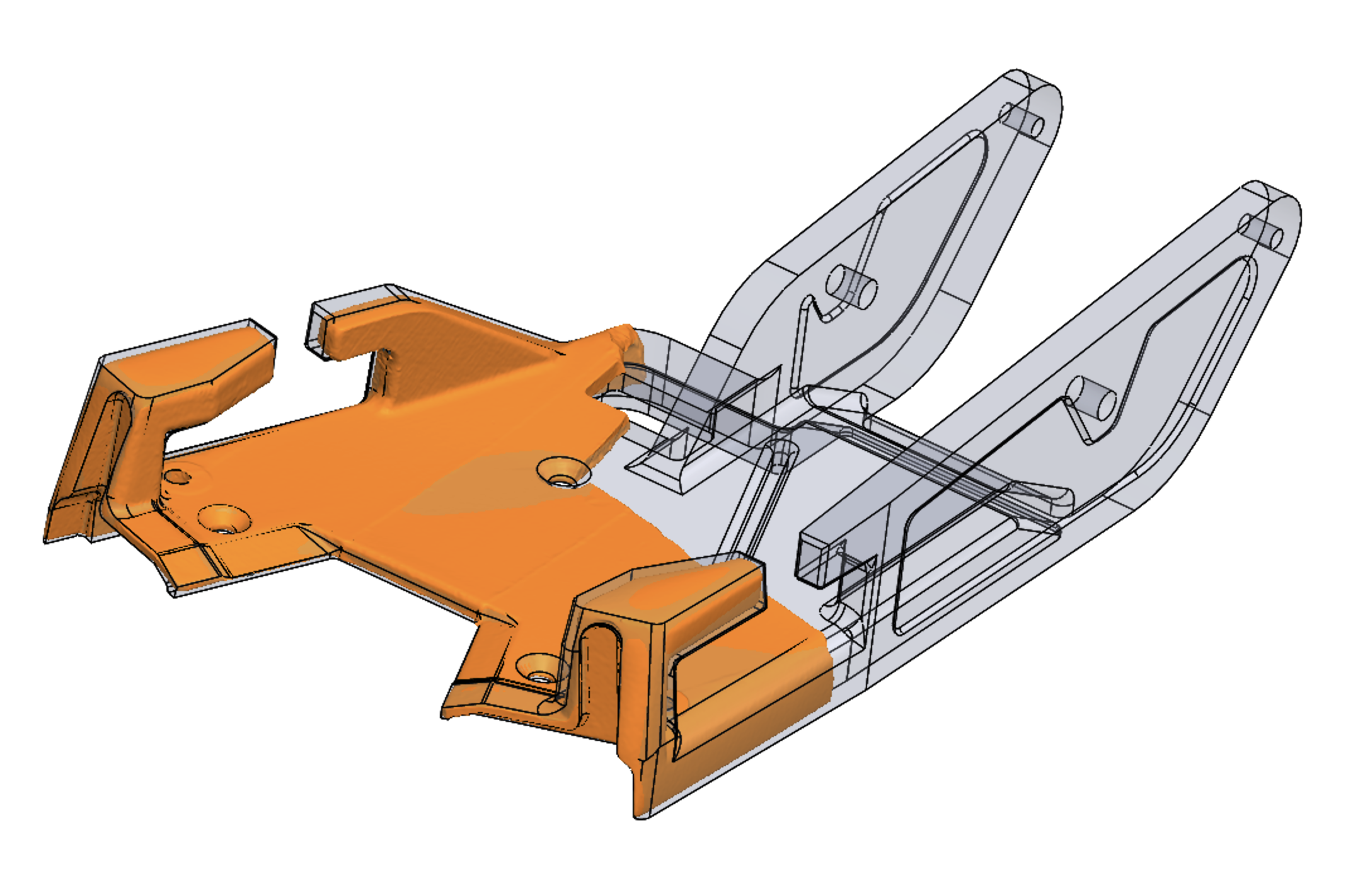

Bij technische onderdelen is een 3D-scan vaak het uitgangspunt voor reverse engineering. Een bestaand, versleten of niet meer leverbaar onderdeel wordt opnieuw opgebouwd als nauwkeurig CAD-model.

Controle en vergelijking
Een 3D-scan kan worden vergeleken met een bestaand CAD-model. Zo worden verschillen in vorm, maatvoering of vervorming inzichtelijk.

3D-printen en vrije vormen
Bij vrije vormen, zoals kunstwerken, ornamenten of sculpturen, kan de vorm uit de 3D-scan vaak direct worden gebruikt voor verdere verwerking of 3D-printen.

Hoe werkt 3D-scannen?

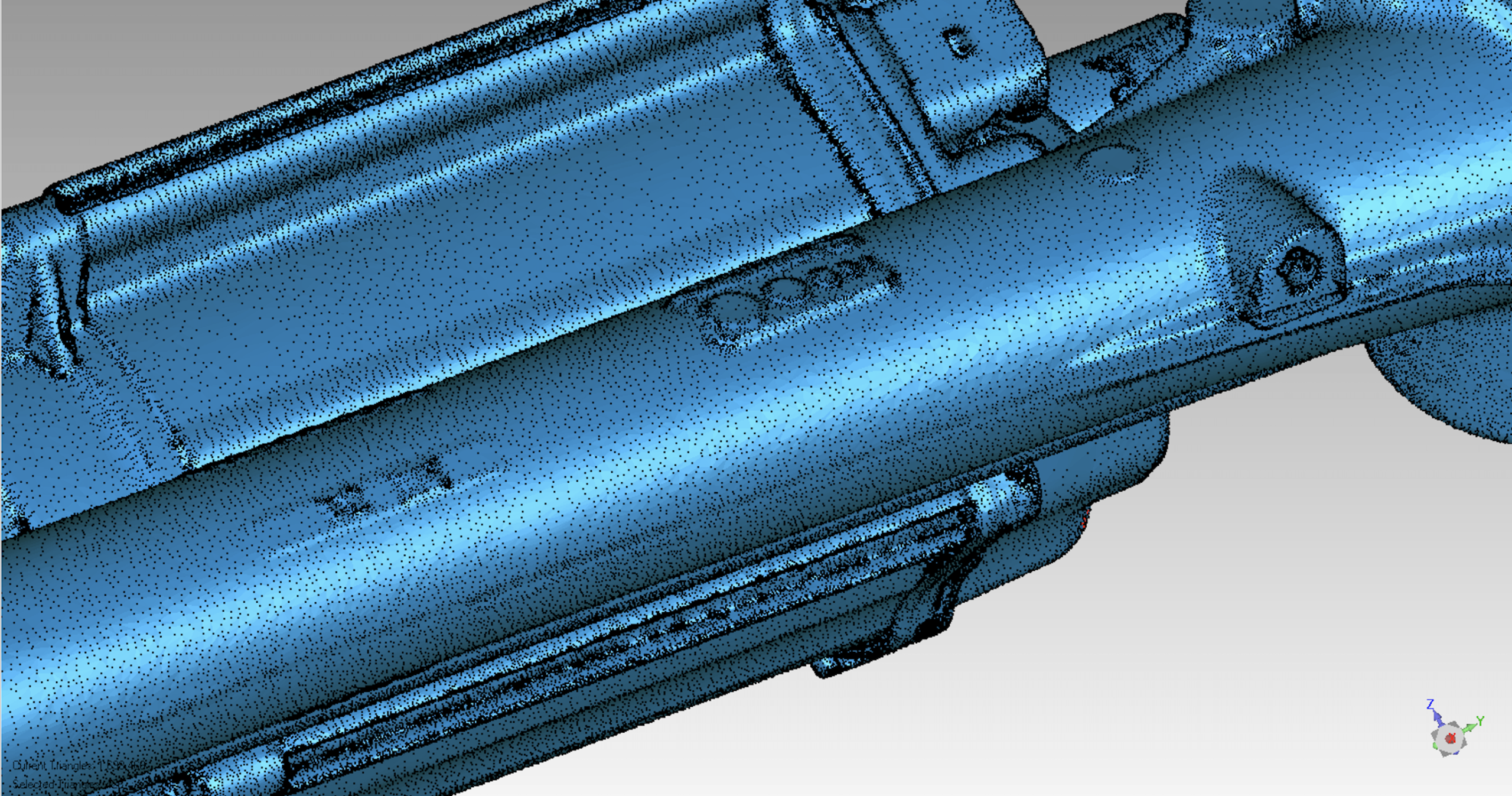

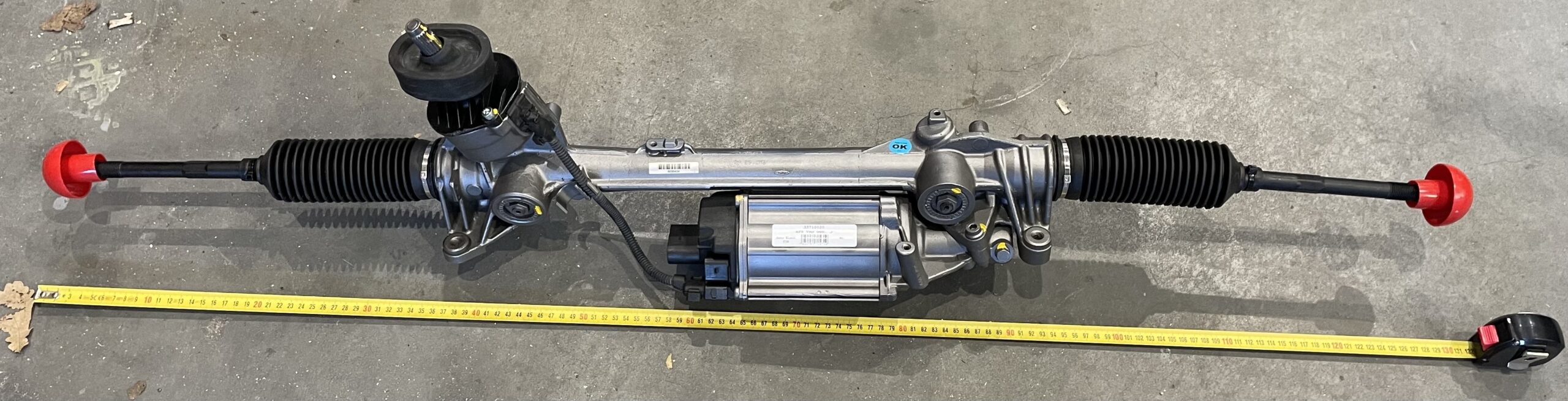

Tijdens het scannen wordt het oppervlak van een onderdeel vanuit verschillende richtingen digitaal vastgelegd. De scanner verzamelt daarbij een zeer groot aantal meetpunten. Samen vormen deze een puntenwolk die de vorm van het onderdeel beschrijft.

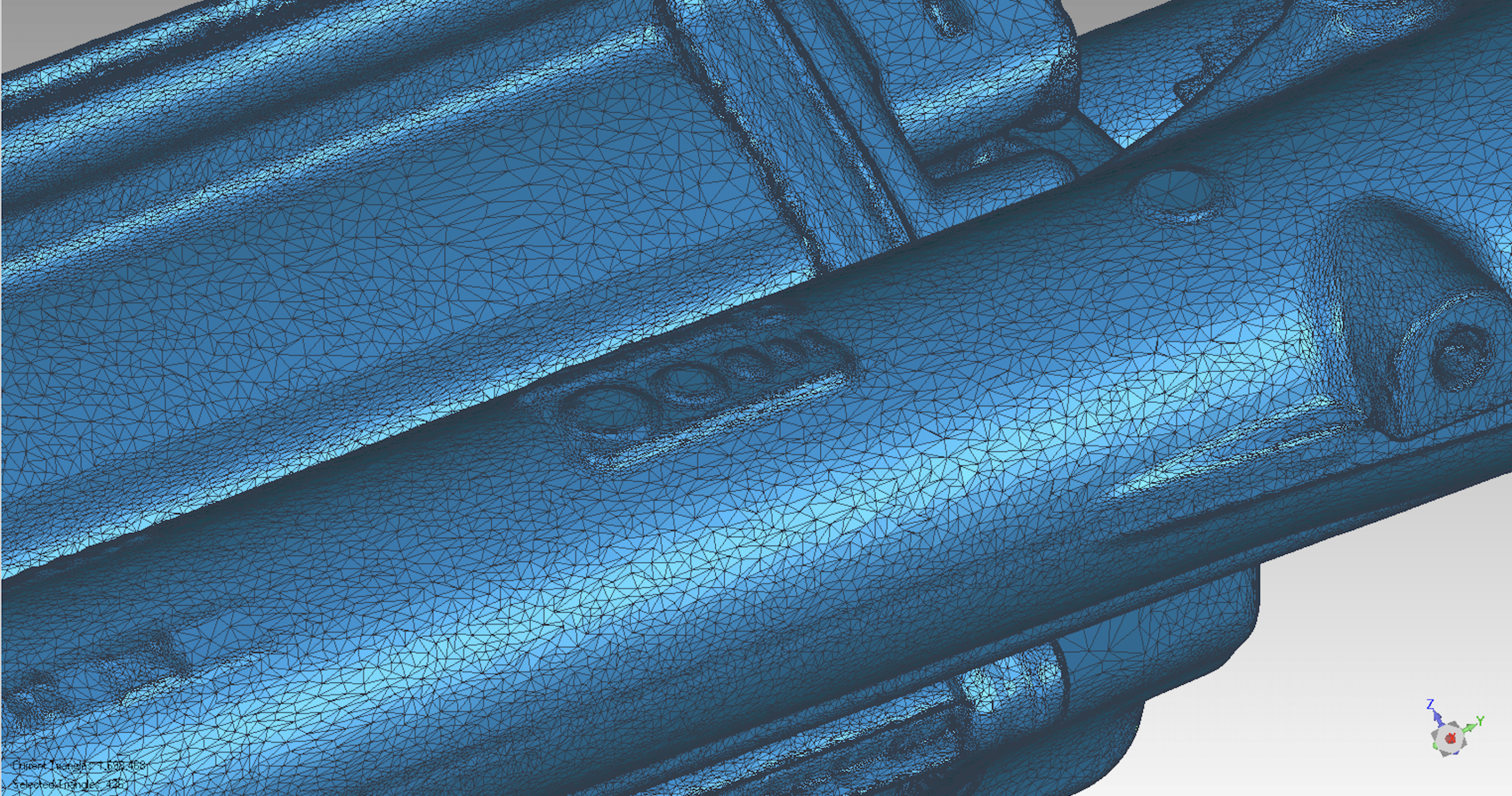

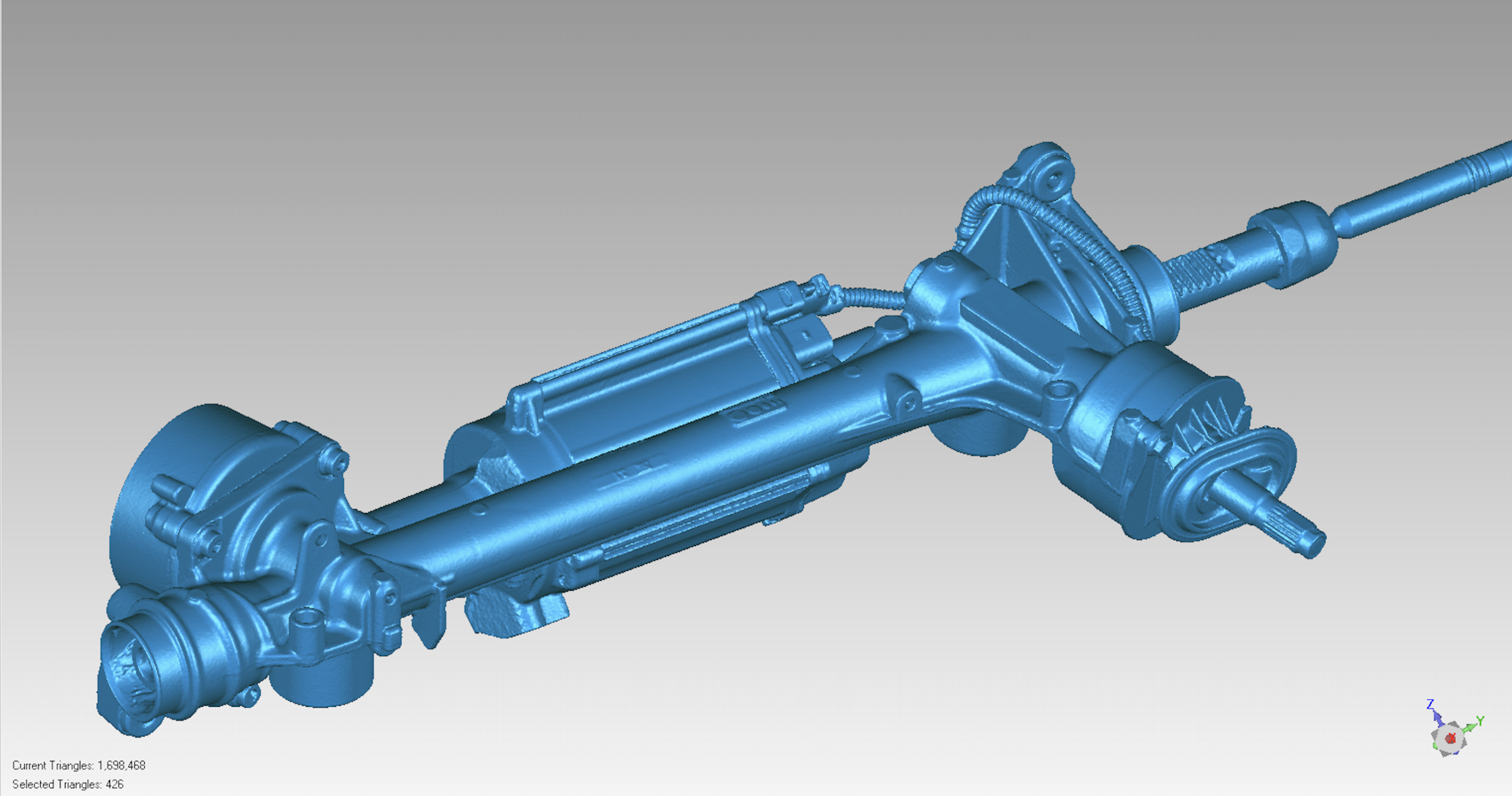

De scansoftware verwerkt deze meetgegevens tot een mesh: een digitaal oppervlak dat uit kleine driehoekjes bestaat. Daarmee is de werkelijke vorm van het onderdeel digitaal vastgelegd.

Afhankelijk van het doel kan deze mesh direct worden gebruikt, worden vergeleken met een CAD-model of als onderlegger dienen voor reverse engineering.

Nauwkeurigheid van een 3D-scan

De nauwkeurigheid van een 3D-scan hangt af van het onderdeel, het oppervlak en het doel waarvoor de scan wordt gebruikt. Een technisch onderdeel dat later opnieuw in CAD wordt opgebouwd vraagt bijvoorbeeld om een andere aanpak dan een kunstwerk waarvan vooral de vrije vorm moet worden vastgelegd.

Afmetingen en geometrie
Kleine details, diepe gaten en moeilijk bereikbare plaatsen vragen extra aandacht tijdens het scannen. Door het onderdeel vanuit verschillende richtingen vast te leggen, proberen we zoveel mogelijk van de geometrie betrouwbaar in beeld te krijgen.

Oppervlak en materiaal
Donkere, sterk glanzende of transparante oppervlakken zijn lastiger rechtstreeks te scannen. Indien nodig kan het oppervlak tijdelijk worden behandeld met een speciale scanspray om een betrouwbaar meetresultaat te verkrijgen.

De gewenste toepassing
Niet iedere scan hoeft hetzelfde doel te dienen. Voor reverse engineering zijn vooral maatvoering en geometrie belangrijk, terwijl bij een kunstwerk of organische vorm juist het nauwkeurig vastleggen van het oppervlak centraal staat. Daarom bepalen we vooraf waarvoor de scan gebruikt gaat worden.

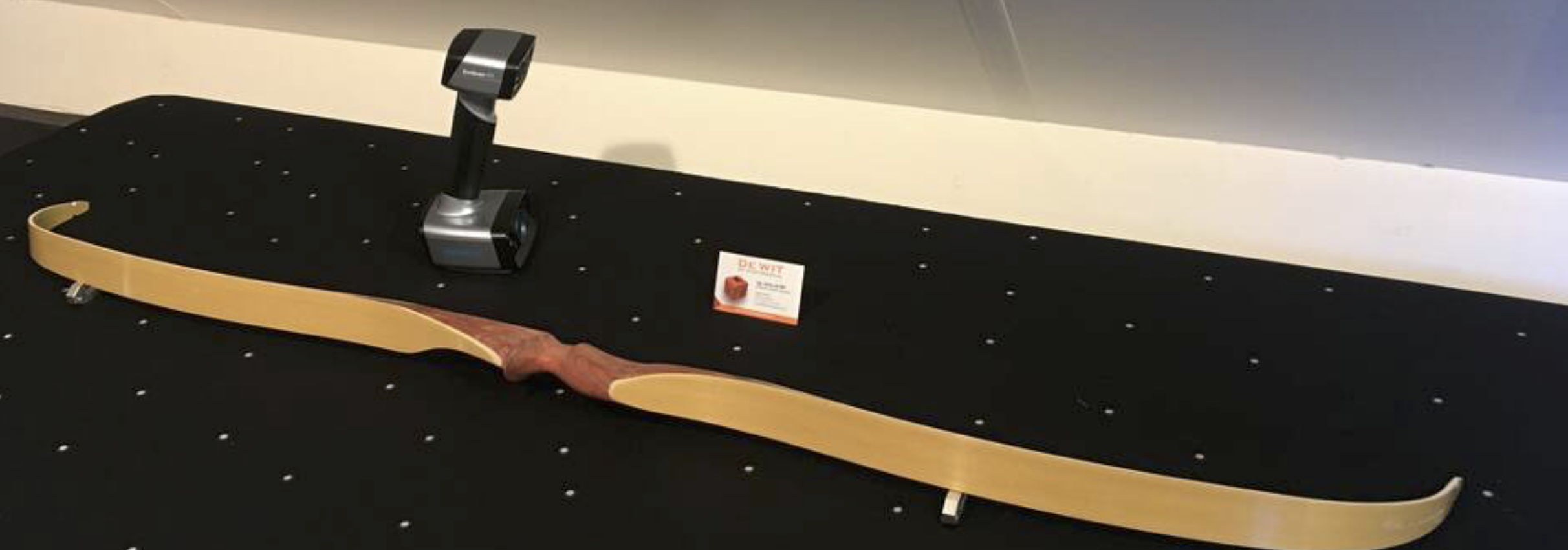

3D-scannen van een traditioneel vervaardigde handboog

Wat krijgt u na het scannen?

Na het scannen beschikken we over een digitale weergave van het onderdeel. Afhankelijk van de toepassing kan deze worden aangeleverd als puntenwolk of mesh, worden gebruikt voor controle en vergelijking, of dienen als basis voor een nieuw CAD-model.
Benieuwd hoe dit er in de praktijk uitziet? Bekijk onze voorbeelden van 3D-scannen.

Een onderdeel laten 3D-scannen?

Heeft u een bestaand onderdeel, kunstwerk of andere vorm die u digitaal wilt laten vastleggen? We bekijken graag wat u nodig heeft en welke aanpak daarbij past. Van een losse 3D-scan tot een scan als basis voor controle, reverse engineering of verdere verwerking.
